信准科技 Mod X0 流量模块和三菱PLC通讯方案
信准科技 Mod X0 流量模块 × 三菱PLC通讯方案
一、设备基础信息
1. 信准科技 Mod X0 流量模块
Mod X0 流量模块为单通道采集模块，可直接连接一路霍尔脉冲水流传感器，为传感器供电、采集脉冲信号、计算瞬时流量与累计流量。支持标准 Modbus‑RTU 协议读写寄存器，广泛用于农业种植、自来水系统、工业自动化、物联网、无人机、智能家居等场景。
产品功能
支持标准 Modbus‑RTU 通讯协议
地址、波特率可设置修改，掉电保存
内置看门狗，通电指示灯，永不宕机
DC5‑24V 宽电压输入，防反接、过压/过流/短路保护
防静电、雷击浪涌，抗干扰性强
提供 PC 端"物联伴侣"调试软件，支持参数配置与修改
产品参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 5‑24VDC |
| 供电电流 | ＜20mA@24VDC |
| 通讯地址 | 1‑247 |
| 波特率 | 4800/9600/19200/115200bps |
| 通讯距离 | 0‑1000 米（可中继延长） |
| 工作温度 | ‑20℃~60℃ |
| 安装方式 | 35mm 标准导轨 |
| 外形尺寸 | 85*54*32(mm) |
关键Modbus寄存器（核心数据）
| 寄存器地址(16进制) | 功能描述 | 数据格式 | 备注 |
|---|---|---|---|
| 0000H | 波特率 | 16位 | 0=2400，1=4800，2=9600，3=19200，4=115200 |
| 0001H | 设备地址 | 16位 | 1-247 |
| 0002H | 小数位数 | 16位 | |
| 0003H | K 值 | 16位 | 写入值=实际值×100 |
| 0004-0007H | 永久累计流量 | 4个寄存器 | 高、低、小数、脉冲 |
| 000D-0010H | 临时累计流量 | 4个寄存器 | 高、低、小数、脉冲 |
| 0011H | 瞬时流量 | 16位 | 值÷100，单位 L/min |
| 0012H | 实时脉冲数 | 16位 |
2. 三菱PLC侧准备
硬件：需带RS485接口的PLC（如FX3U+FX3U-485-BD、FX3G+FX3G-485-BD，或Q系列+QJ71C24模块）。
软件：GX Developer（老款）/GX Works2（主流），支持Modbus RTU通讯配置。
二、硬件接线
1. Mod X0 产品接线
上端：
Vin：电源正
GND：电源负
B：RS485 负端
A：RS485 正端
下端：
Vout：输出电源正（接传感器红线）
GND：输出电源负（接传感器黑线）
FS01：流量信号输入（接传感器黄线）
SW01+、SW01‑：未使用
2. Mod X0 与PLC RS485接线
Mod X0 的 A 接 PLC RS485的 A（或SDA）
Mod X0 的 B 接 PLC RS485的 B（或SDB）
两者GND（信号地）短接，避免共模干扰
3. 流量传感器接线
传感器红线接 Vout
传感器黑线接 GND
传感器黄线接 FS01
三、通讯参数配置
关键：主从参数必须完全一致
1. Mod X0 模块参数设置
可通过Modbus指令或模块工具修改
| 参数项 | 推荐设置 | 备注 |
|---|---|---|
| 波特率 | 9600bps | 也可设置19200bps，需与PLC一致 |
| 数据位 | 8位 | 固定 |
| 停止位 | 1位 | 固定 |
| 校验位 | 无校验/偶校验 | 需与PLC侧完全匹配 |
| 从站地址 | 1~247 | 默认通常为1，同一总线内不可重复 |
2. 三菱PLC侧配置（以GX Works2为例）
打开工程 → 进入【参数】→【PLC参数】→【系统设置】→【串行口设置】
选择对应RS485端口，设置为"Modbus RTU通讯模式"（或通过无协议通讯模式+RS指令实现）
通讯参数与Mod X0保持一致：波特率9600、数据位8、停止位1、校验位无/偶校验
分配通讯软元件（如D8120为通讯格式设置寄存器，FX系列专用）。
四、PLC程序实现
Modbus RTU主站读取Mod X0数据
方案1：FX系列PLC（无协议通讯+RS指令）
核心思路：通过RS指令发送Modbus读指令，接收并解析数据。
1. 通讯格式设置（D8120）
若设置为9600bps、8位数据、1停止位、无校验，D8120=H0073（或根据手册计算对应数值）。
2. 常用Modbus指令
1. 读瞬时流量：01 03 00 11 00 01 D4 0F
2. 修改地址为 2：01 06 00 01 00 02 59 CB
3. 永久累计流量清零：01 10 00 04 00 04 08 00 00 00 00 00 00 00 00 47 B5
4. 读永久累计流量：01 03 00 04 00 03 44 0A
3. 程序逻辑
用RS指令发送上述帧，接收数据存入PLC寄存器（如D0~D7）
解析接收帧：从站地址+功能码+字节数+数据+CRC，提取对应寄存器值
瞬时流量换算：读取值÷100，单位 L/min
累计流量计算：总流量=高位×65536+低位+小数位÷100
最大累计流量约 42.9 亿升
方案2：Q系列PLC（智能功能模块配置）
配置QJ71C24模块为Modbus主站模式，设置从站地址、通讯参数
通过GX Works2的【智能功能模块工具】配置数据刷新，直接将Mod X0的寄存器映射到PLC的软元件（如D100、D101）
无需编写复杂通讯程序，直接读取D100/D101即可获取流量数据。
五、数据解析与调试
1. 数据读取验证

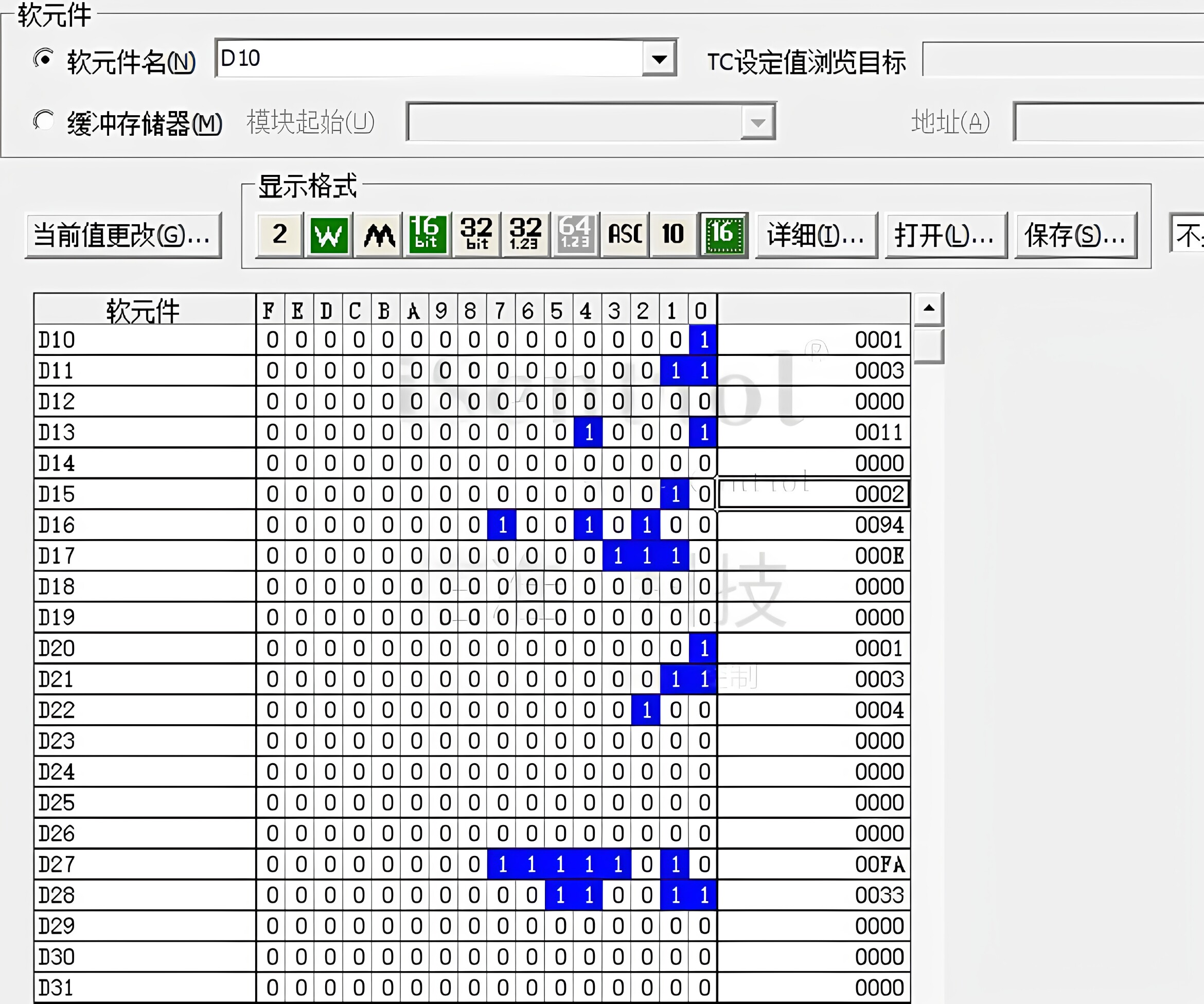

在GX Works2中打开【软元件监视】，查看接收数据寄存器（如D0~D7），确认数据帧完整（CRC校验正确）
若读取失败，优先排查接线、通讯参数、从站地址是否冲突。
2. 数据换算
瞬时流量：读取值÷100，单位 L/min
累计流量：总流量=高位×65536+低位+小数位÷100
K值设置：写入值=实际值×100
注意事项
地址、波特率、K 值修改后需重启生效
清零累计流量前先关水，60 秒后再操作
临时累计流量断电清零；永久流量每 60 秒存一次（变动＞1L 才记录）
硬件重置：按住 RESET 键上电，保持 10 秒，恢复地址=1、波特率=9600bps
3. 常见问题排查
通讯超时：检查RS485接线、终端电阻（总线两端各接120Ω终端电阻）
数据乱码：校验位/波特率不匹配，或CRC校验计算错误
数据无变化：流量传感器接线错误，或Mod X0的K系数设置错误。
六、进阶优化
稳定性：增加通讯超时重试机制，对接收数据做CRC校验和格式校验
多设备扩展：同一RS485总线可接入多个Mod X0模块，设置不同从站地址，PLC轮询读取
数据存储：将累计流量存入掉电保持寄存器（如FX系列的D200~D511），避免断电丢失。
